CAD-Geometrie-Import

Eine einzige graphische Benutzeroberfläche für das Erstellen eines CFD- und FEA-Falles

• Definition der Vernetzungs-Spezifikationen und Lösereinstellungen (z.B. Geschwindigkeits-Inlet-Randbedingungen) mit Assoziationen zur CAD-Geometrie
• Die gesamte Falldefinition wird in einem einzigen Datenordner gespeichert.
• Eine kombinierte Analyse (z.B. thermische Belastungsschätzung in CalculiX auf Basis von OpenFOAM®-CHT-Daten) kann auf Basis einer einzigen CAD-Eingabe ausgeführt werden.
• Einfache Änderung von Einstellungen für Vernetzung oder Ziellöser ist mit wenigen Klicks durchgeführt.

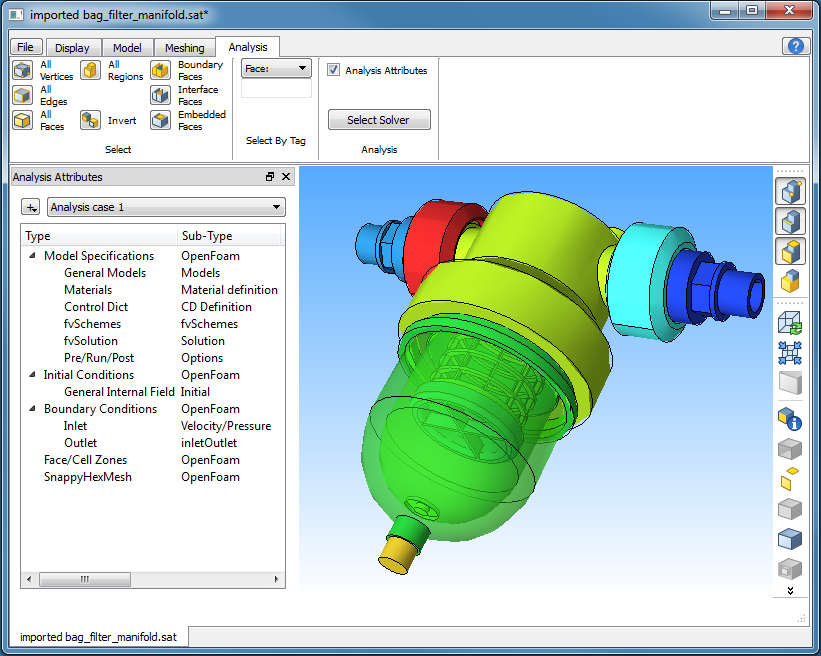

CastNet erlaubt einen hochwertigen Geometrie-Import auf Basis von CAD-Kerneldaten. Eine Reparatur der CAD-Geometrie ist nicht notwendig, und die Volumeninformation bleibt erhalten.

Der CAD-Import umfasst:

• Direkten Zugriff auf Parasolid, ACIS oder Granite (ProE/Creo) Teile und Baugruppen
• Interne Erzeugung eines unverteilten Modells komplexer Baugruppen, wobei konforme Gitter zwischen den verschiedenen Regionen (Teilen) erzeugt werden.

Diese Eigenschaft

• verfeinfacht die Erstellung eines Falles für CFD-Regionen-Modelle, z.B. Porous, MRF, AMI rotating, CHT.
• ermöglicht es dem Anwender, verschiedene Vernetzungs-Topologieregionen zu kombinieren, z.B. freie Vernetzungsregionen ohne extrudierte Vernetzung.
• Für FEA-Anwendungen können Baugruppen mit einer verteilten Geometrie verwendet werden.
• Automatisierte Verbesserung der Geometrie für die Vernetzung durch Unterdrückung von spitzwinkligen Bereichen oder schmalen Flächen (falls notwendig)
• Flexible Nutzung inklusive Modellaustausch zwischen Windows und Linux Betriebssystemen
• Schnelles, verlässliches und fehlerfreies Erstellen eines Falles für Vernetzung und Lösereinstellungen durch vordefinierte Vorlagen.
