Post-Prozessing mit CalculiX und OpenFOAM®

ParaView ist ein Open Source Post-Prozessing-Werkzeug mit umfassender Unterstützung für OpenFOAM®. Mit ParaView können Sie Ihre Ergebnisse auf vielfältige Weise und mit erweiterten Techniken visualisieren, wie

• Strömungslinien
• Deformationen
• Vektorfeldern oder
• komplexen Animationen.

Alle Post-Prozessing-Bilder auf dieser Webseite inklusive aller Animationen wurden mit ParaView erstellt. Sie können die komplette Post-Prozessing-Palette von reiner wissenschaftlicher Analyse bis hin zu hochwertigen Marketingbildern abdecken.

Wir verwenden ParaView in unseren regulären Trainingskursen und bieten spezielle ParaView-Trainingskurse auf Nachfrage an. Mit unseren Support-Paketen können wir Sie auch mit den meisten Themen um ParaView unterstützen.

ParaView stellt eine komfortable graphische Benutzeroberfläche zur Verfügung. Zudem kann das Post-Prozessing automatisiert und beschleunigt werden, wenn ParaViews Macro-System oder die Python API für Wiederholungsaufgaben verwendet werden. Wir stellen volle Unterstützung und Löser-Erweiterungen für diese Automatisierungen zur Verfügung!

OpenFOAM® wird umfassend durch ParaView unterstützt:

• Der interne ParaView-Reader kann parallele OpenFOAM®-Fälle ohne Fallrekonstruktion importieren, sodass Sie für eine Vorschau Post-Prozessing während der Simulationslaufzeit erstellen können und zudem Speicherplatz und CPU-Zeit sparen.
• Die OpenFOAM®-Bibliothek bietet einen weiteren ParaView-Reader an, der volle Unterstützung für selektiven Import von Zellsätzen, Regionen (CHT-Analyse), Patches, etc. bietet.

Für CalculiX bietet DHCAE Tools einen exzellenten Datenkonvertierer in VTK an: Nach der Konvertierung von CalculiX-Ergebnissen in das VTK-Format können Sie Ihre Ergebnisse in ParaView direkt neben Ihre OpenFOAM®-Ergebnisse importieren und nachbearbeiten.

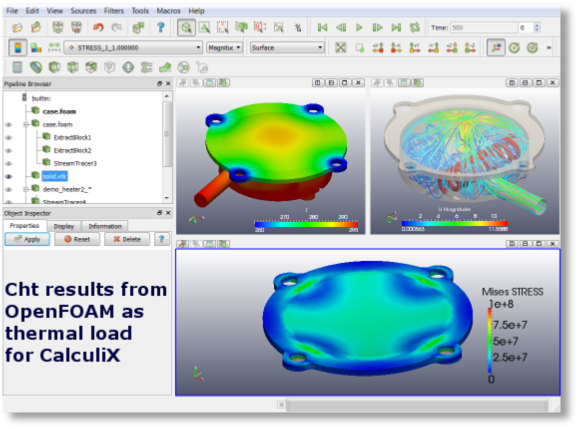

CHT-Ergebnisse von OpenFOAM® als thermische Ladung für CalculiX

Die führenden kommerziellen Post-Prozessing-Tools wie EnSight, FieldView oder Tecplot bieten auch Direct Readers für OpenFOAM® an. In der OpenFOAM®-Bibliothek stehen Übersetzer für multiple Datenformate wie Fluent oder VTK zur Verfügung. Wenn Sie bereits Ihre bevorzugte Post-Prozessing-Lösung gefunden haben, werden Sie sie höchstwahrscheinlich auch mit OpenFOAM® nutzen können.

Speziell für CalculiX wird der “CalculiX GraphiX: cgx” Post-Prozessor angeboten.
